Опис

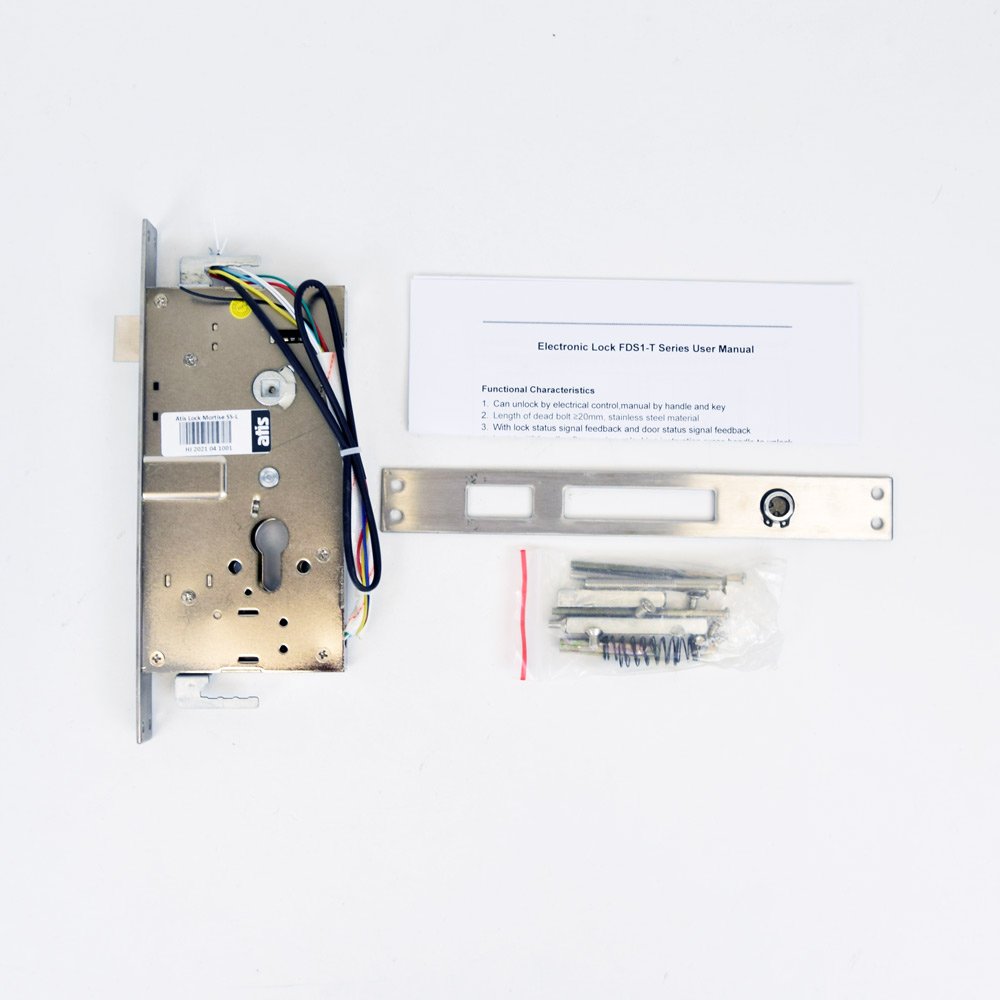

ATIS Lock Mortise SS-L – врізний електроригельний замок для системи контролю доступу. Призначений для внутрішнього встановлення як в дверну коробку (раму), так і в самі двері.
Бренд: ATIS
Що таке електроригельний замок

Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою електричного живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.
Особливості ATIS Lock Mortise SS-L

Розблокування електричним керуванням, ручкою і ключем
Зі зворотним зв’язком сигналу стану блокування і зворотним сигналом стану дверей
Зафіксуйте ручкою підйому, після отримання інструкції щодо розблокування натисніть ручку, щоб розблокувати
Двері автоматично зачиняються, якщо не були відчинені протягом 6 c ± 1 c.
Термін служби: 200000 раз

Де використовується електроригельний замок

Замок ригеля використовується в автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.
Технічні характеристики

Тип замка: електроригельний
Тип встановлення: врізний
Живлення: 12 В
Без живлення: замкнений
Споживання: 280 мА (робочий режим) | 30 мА (режим очікування)
Розміри: 240 x 94 x 24 мм
Довжина болтів: 20 мм, матеріал: нержавіюча сталь
Розміри упаковки: 260 x 120 x 35 мм
Вага упаковки: 1280 г

Встановлення електроригельного замка ATIS Lock Mortise SS-L

Встановіть корпус замка, підключіть шток вгору і вниз, закріпіть корпус замка 4 гвинтами
Встановіть циліндр, зафіксуйте його за допомогою ключа, вставте ключ і перевірте
Встановіть кришку циліндра, за допомогою кутової шліфувальної машини, виріжте гвинт, щоб відрегулювати його довжину

Вставте квадратний брусок з пружиною, а потім покладіть його в отвори. Квадратні бруски потрібно вставити в передню і задню панелі
Закріпіть панелі гвинтами
