Опис

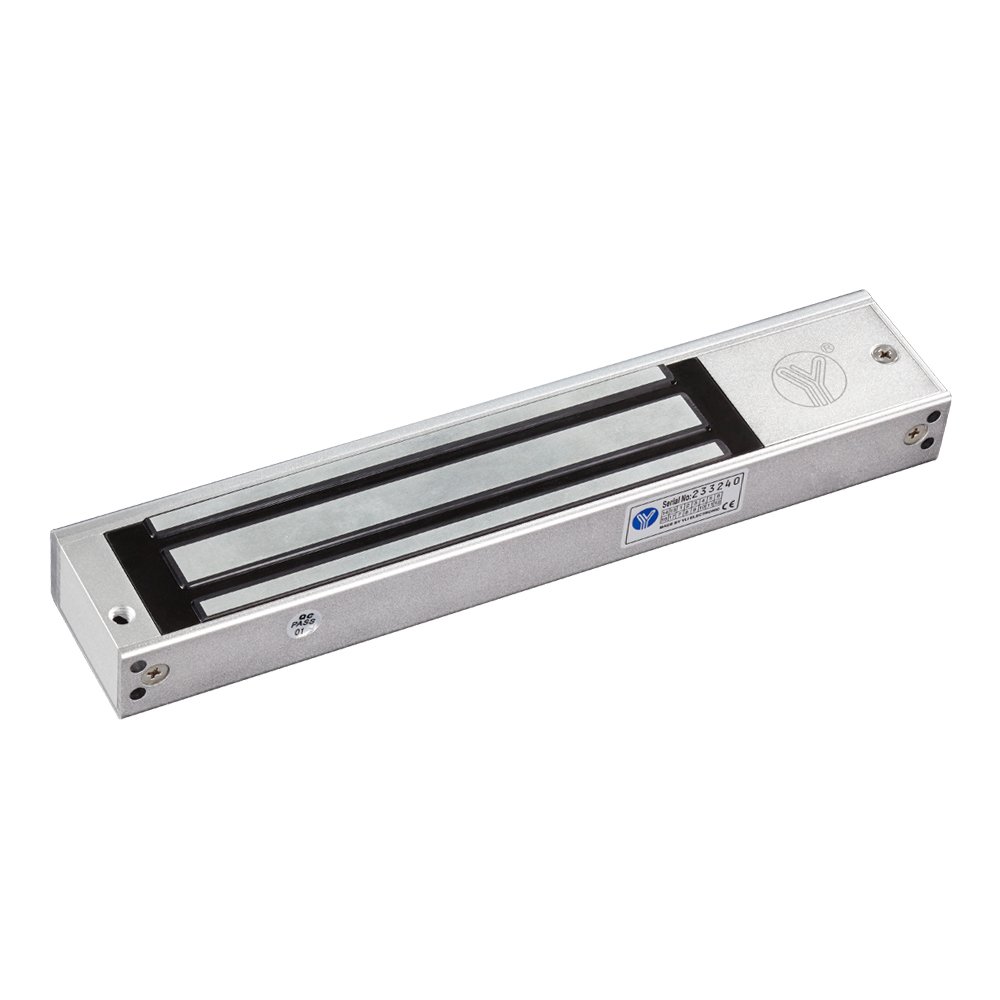

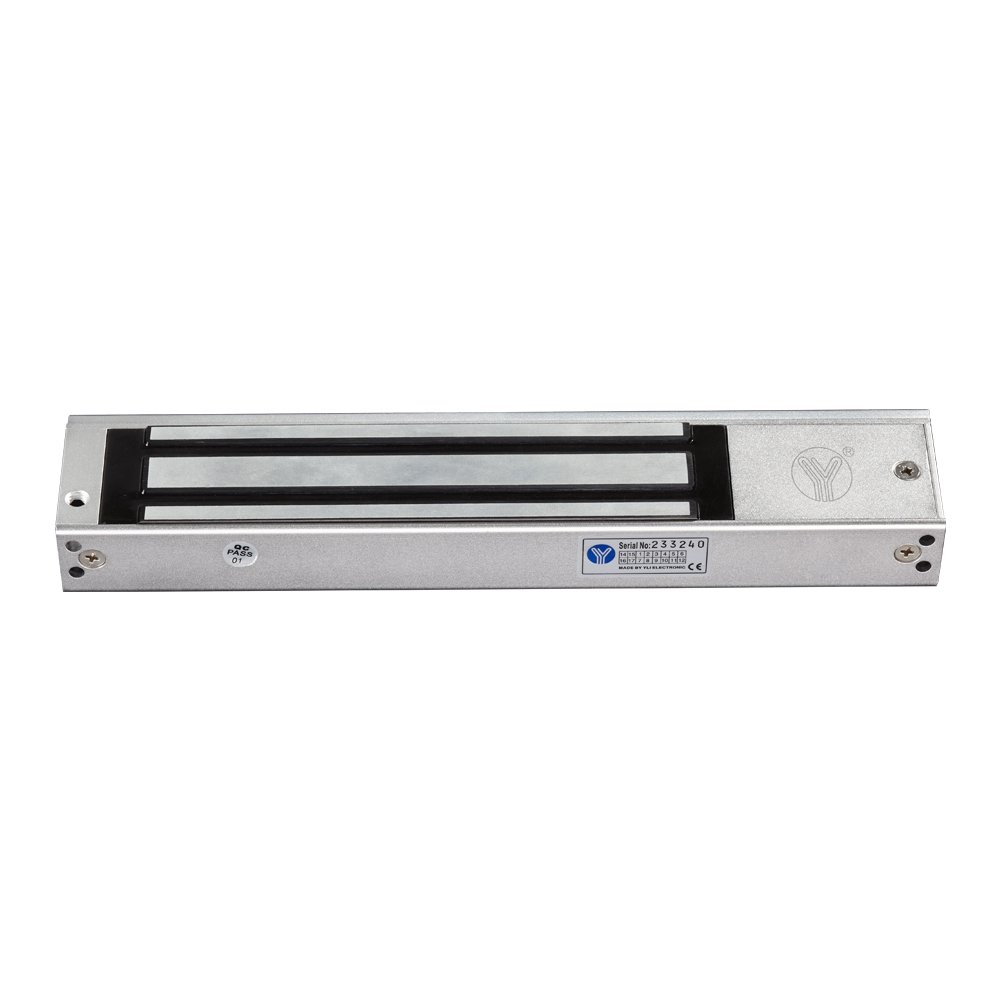

YM-280N – накладний електромагнітний замок з силою утримання до 280 кг на розрив.

Компанія-виробник Yli Electronic

Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев’яні двері.

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-280N

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.

Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під’їздах, офісах, банках, бізнес центрах та ін. приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-280N

Сила утримання: 280 кг

Матеріал корпусу: анодований алюміній

Матеріал відповідної частини: цинк

Живлення: DC12V | DC24V (перемикається перемичкою на замку)

Споживання: 12V/520mA | 24V/260mA

Розміри:

замок з кріпильною планкою: 250 х 47.8 х 27.9 мм;

відповідна планка: 180 х 38.8 х 13 мм

КОМПЛЕКТАЦІЯ YM-280N

електромагнітний замок з кріпильною планкою

відповідна частина

кріпильний комплект

монтажний стікер з розміткою

інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА

ВІДПОВІДНА ПЛАНКА

Наклейте трафарет в місці встановлення відповідної частини на двері;

З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки;

Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

КРІПИЛЬНА ПЛАНКА ЗАМКА

Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа.

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

Підключіть електромагнітний замок до живлення:

(+) до червоного дроту;

(-) до чорного

СУМІСНІСТЬ

Електромагнітний замок YM-280N сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
